大型偏心轴锻件的生产锻造
文章出处：山西中重重工
人气：
发表时间：2021-03-13 14:42
1 偏心轴锻件简介

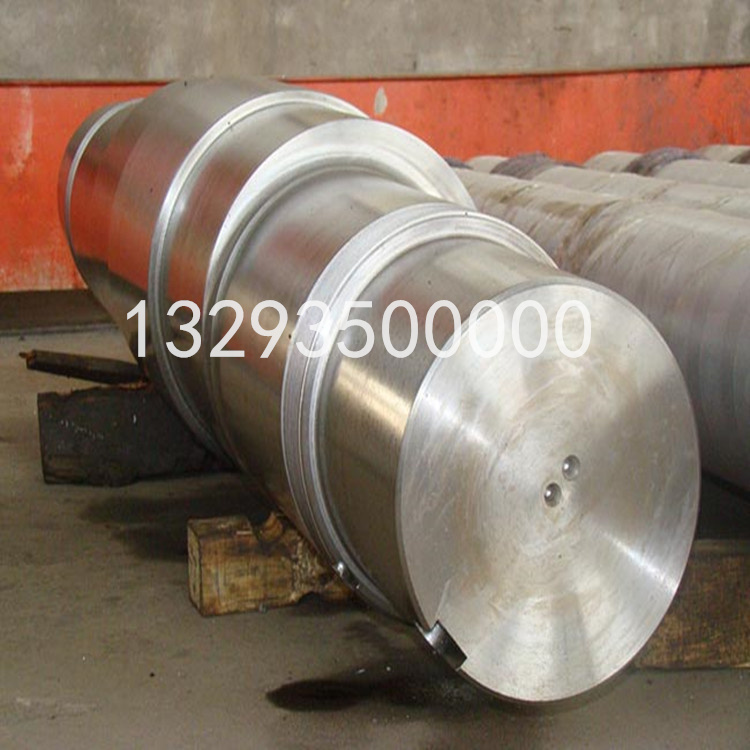

该偏心轴锻件两法兰直径290mm，杆部直径750mm，偏心距270mm，毛坏重量23.7t，是公司迄今为止生产的外形尺寸***大的偏心轴锻件。
2 锻造难点
（1）该偏心轴法兰直径与杆部相差540mm。成形杆部时，法兰会受到巨大的拉缩，导致法兰直径变小。号印前坏料的直径尺寸尤为重要。
（2）该偏心轴法兰与杆部有一边同面，号印时号印刀数的确定至关重要，其既可以减少对法兰的拉缩，又可以减小法兰与杆部的余面。
（3）由于该偏心轴锻件法兰与杆部有一边处于同一面，锻造过程中该边始终不变形，属于不对称变形，其势必会使中间的杆部因变形而不断增长，而不变形的一面长度不变，从而使两法兰向外倒，成为“八”字形，造成法兰宽度不够，导致产品报废。
3 工艺方案
（1）号印时，采用坏料压成八方号印，还料尺寸较锻件毛坯尺寸大160 mm。号印刀数确定为5刀，先号印三刀深，后号印两刀浅。
（2）锻造过程中先成形杆部。杆部锻造时采用拔四方的方法锻造,使四方的一条棱与八方(法兰）的一条棱始终处于同一水平面。锻造中由于不对称变形，当两法兰出现向外倒的情形时及时搭建校正平台，使法兰垂直。
4 结论
（1）号印时,三刀深印的号印深度达到200mm,成形法兰时法兰直径只比号印前小50mm，深度号印有效地减小了杆部压下时对法兰造成的拉缩。两刀浅印，因***先号印的三面压下时，后号印的两面会有变形，印痕也会变形，故号浅印。
（2）拔长杆部时采用上下平砧拔四方的方法较之上平砧、下平台方法更有效地提高了拔长效率。
（3）为将向外倒的法兰校正，锻造中间杆部时先将***中间一段直径不断压小,解决杆部直径太粗而无法校正的问题。
（4）法兰校正时要分多次进行，发现法兰外倒即要马上进行校正，以免法兰外倒严重后无法校正。
该偏心轴锻件两法兰直径290mm，杆部直径750mm，偏心距270mm，毛坏重量23.7t，是公司迄今为止生产的外形尺寸***大的偏心轴锻件。
2 锻造难点
（1）该偏心轴法兰直径与杆部相差540mm。成形杆部时，法兰会受到巨大的拉缩，导致法兰直径变小。号印前坏料的直径尺寸尤为重要。
（2）该偏心轴法兰与杆部有一边同面，号印时号印刀数的确定至关重要，其既可以减少对法兰的拉缩，又可以减小法兰与杆部的余面。
（3）由于该偏心轴锻件法兰与杆部有一边处于同一面，锻造过程中该边始终不变形，属于不对称变形，其势必会使中间的杆部因变形而不断增长，而不变形的一面长度不变，从而使两法兰向外倒，成为“八”字形，造成法兰宽度不够，导致产品报废。
（1）号印时，采用坏料压成八方号印，还料尺寸较锻件毛坯尺寸大160 mm。号印刀数确定为5刀，先号印三刀深，后号印两刀浅。
（2）锻造过程中先成形杆部。杆部锻造时采用拔四方的方法锻造,使四方的一条棱与八方(法兰）的一条棱始终处于同一水平面。锻造中由于不对称变形，当两法兰出现向外倒的情形时及时搭建校正平台，使法兰垂直。
4 结论
（1）号印时,三刀深印的号印深度达到200mm,成形法兰时法兰直径只比号印前小50mm，深度号印有效地减小了杆部压下时对法兰造成的拉缩。两刀浅印，因***先号印的三面压下时，后号印的两面会有变形，印痕也会变形，故号浅印。
（3）为将向外倒的法兰校正，锻造中间杆部时先将***中间一段直径不断压小,解决杆部直径太粗而无法校正的问题。
（4）法兰校正时要分多次进行，发现法兰外倒即要马上进行校正，以免法兰外倒严重后无法校正。
